Облицевать фасад кирпичом – задача, казалось бы, несложная и под силу любому каменщику. Но сегодня лицевой кирпичный слой всё чаще рассматривается как часть трёхслойной стены. За ним расположен вентиляционный зазор, утеплитель и основной (несущий) слой. Всё вместе называется трёхслойной стеной с вентзазором. Это более сложная конструкция, нежели двухслойная стена.
Третий (фасадный) слой трёхслойной стены может быть выполнен из разных стройматериалов. Один из самых популярных материалов, использующийся для облицовки наряду с природными и искусственными камнями, – это клинкерная плитка. Работа с клинкером, а особенно используемым в трёхслойной системе, требует немалого опыта. Но при условии соблюдения всех технологических требований фасад из клинкера служит очень долго. Срок его эксплуатации сопоставим со сроком эксплуатации каменного дома.
Облицовка клинкерной плиткой
Клинкером называют изделия из обожжённой тугоплавкой глины, которые производятся методом вертикальной экструзии (выдавливание). Это оптимальный вариант при выборе материала трёхслойной конструкции стены, так как он обладает следующими преимуществами:
Что касается цветовой палитры, то клинкерная плитка в отличие от кирпича не ограничивается терракотовой расцветкой. Цвет плитки варьируется в зависимости от сортов входящих в его шихту глин, так клинкерная плитка, выпускаемая компанией ALTBRICK, насчитывает более 40 расцветок, позволяя создавать сложную мозаику цвета с переходами или эффектом «мерцания».

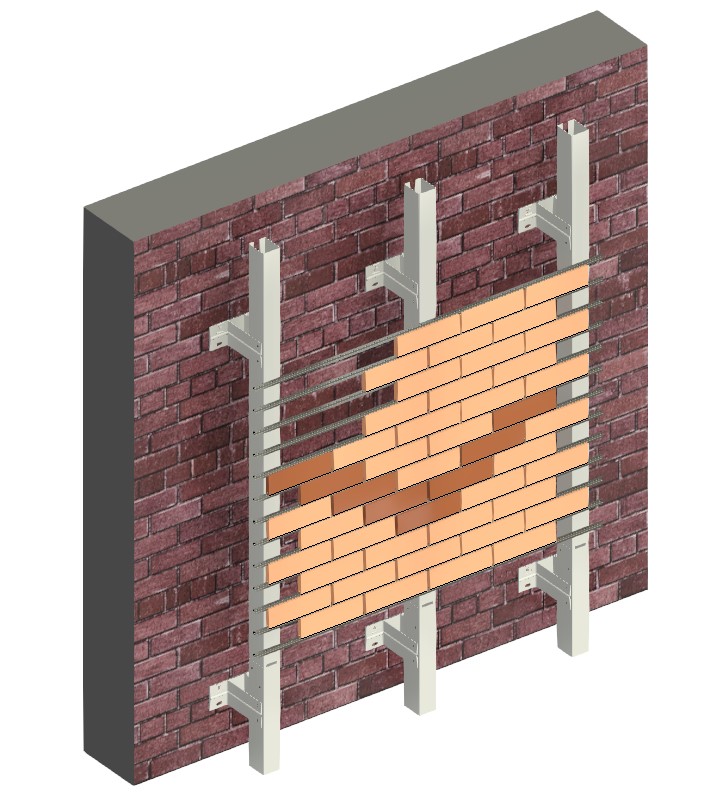

Пример комбинации моделей плитки в раскладке по цветовой гамме
Также важно упомянуть, что клинкерная плитка ALTBRICK легко преодолевает температурные колебания до 70°С. Паропроницаемые капиллярные каналы характерные для всех экструзионных клинкерных изделий способны вывести даже минимальное количество конденсата, что позволяет плитке оставаться неповреждённой в составе системы на фасаде.

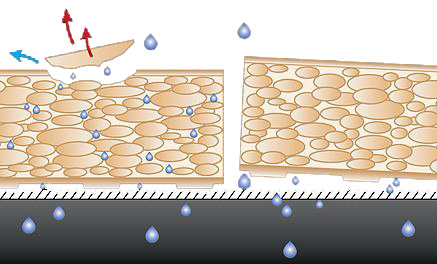

Плитка изготовленная методом прессования

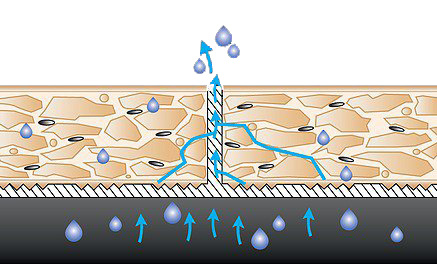

Плитка изготовленная методом экструзии
В техническом обзоре рассмотрим каталог BIM-моделей систем отделки фасадов клинкерной плиткой компании ALTBRICK.
Пользователю для скачивания доступны два каталога в формате *RVT, в которых представлены 2 типа фасадных систем: тип на системе крепления в межэтажные перекрытия здания и стандартный тип на системе крепления в несущие стены здания. Версии файлов Autodesk Revit 2018. Общие параметры семейства – параметры ФОП 2017.

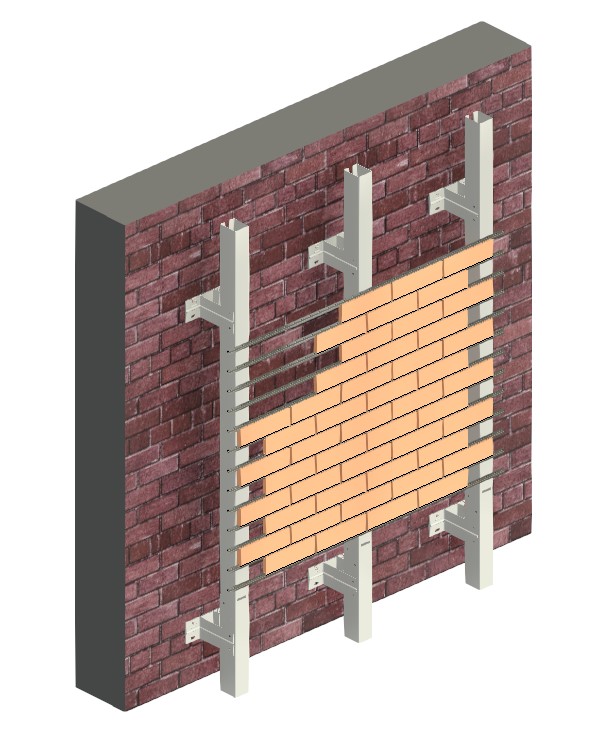

Крепления в межэтажных перекрытиях

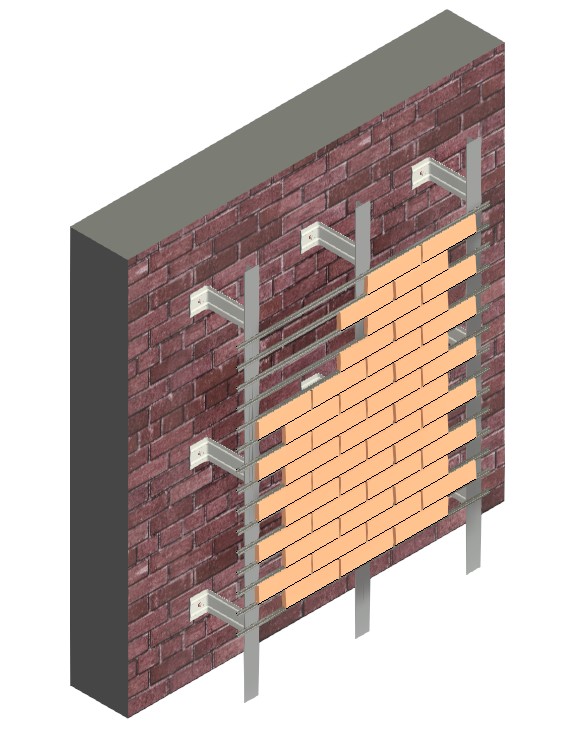

Крепления на несущие стены
Модели, составляющие фасадные системы, представлены в виде загружаемых семейств в категориях: «Каркас несущий», куда входят модели кронштейнов, профилей крепления системы; «Обобщённые модели», в которые входят модели направляющих, различных деталей креплений (клямеры, уголки, заклёпки, мелкие профили и т.д.). Здесь также размещены модели самой клинкерной плитки.

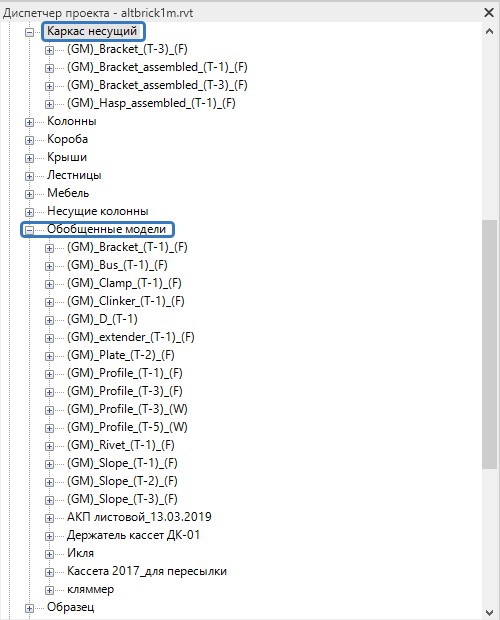

Состав каталога по категориям в диспетчере проекта
Разработчики сделали модели семейств удобными, с детальной проработкой фасада. Для всех составляющих моделей фасадной системы в свойства внесены необходимые описания и параметры необходимые для подбора плитки и комплектующих по размеру, типу направляющих, материалу и прочим техническим данным.

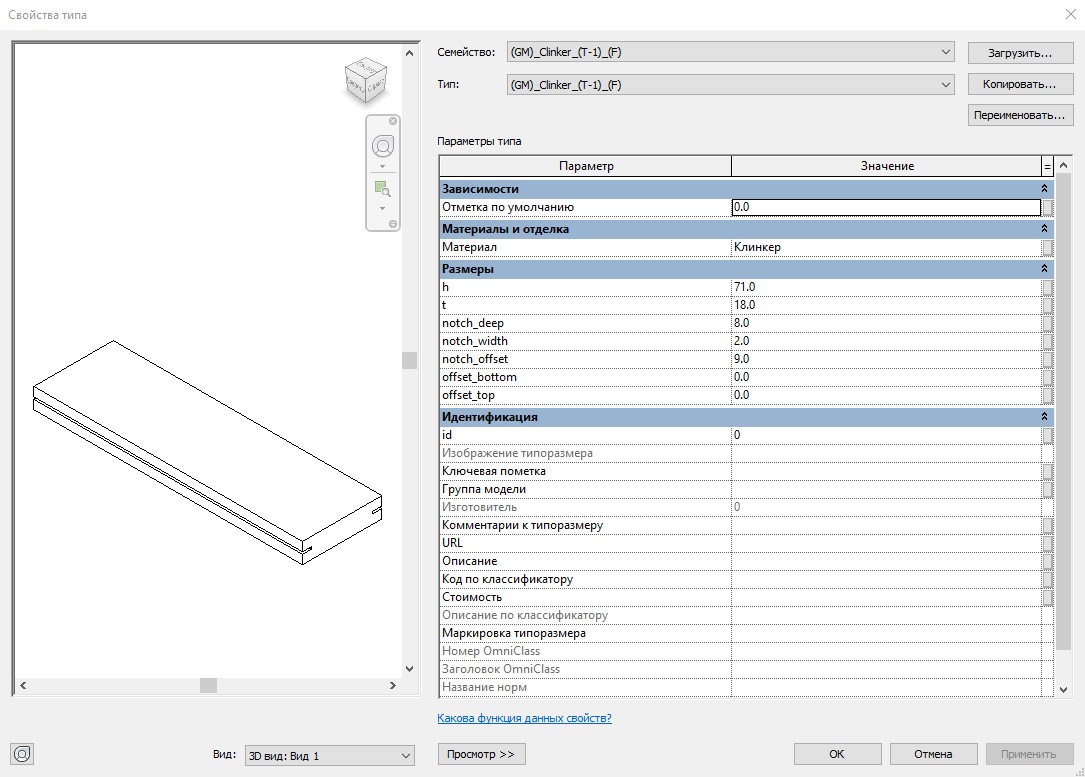

Пример свойств типа для клинкерной плитки
Кроме того, в семействах несущих элементов есть необходимые данные об анкерной и соединительных системах крепления фасада к конструктивной основе «стена»: длина анкера, размеры заклёпок, толщина кронштейна, изменяя которые, можно дополнительно усилить фасадную систему в условиях повышенных нагрузок.

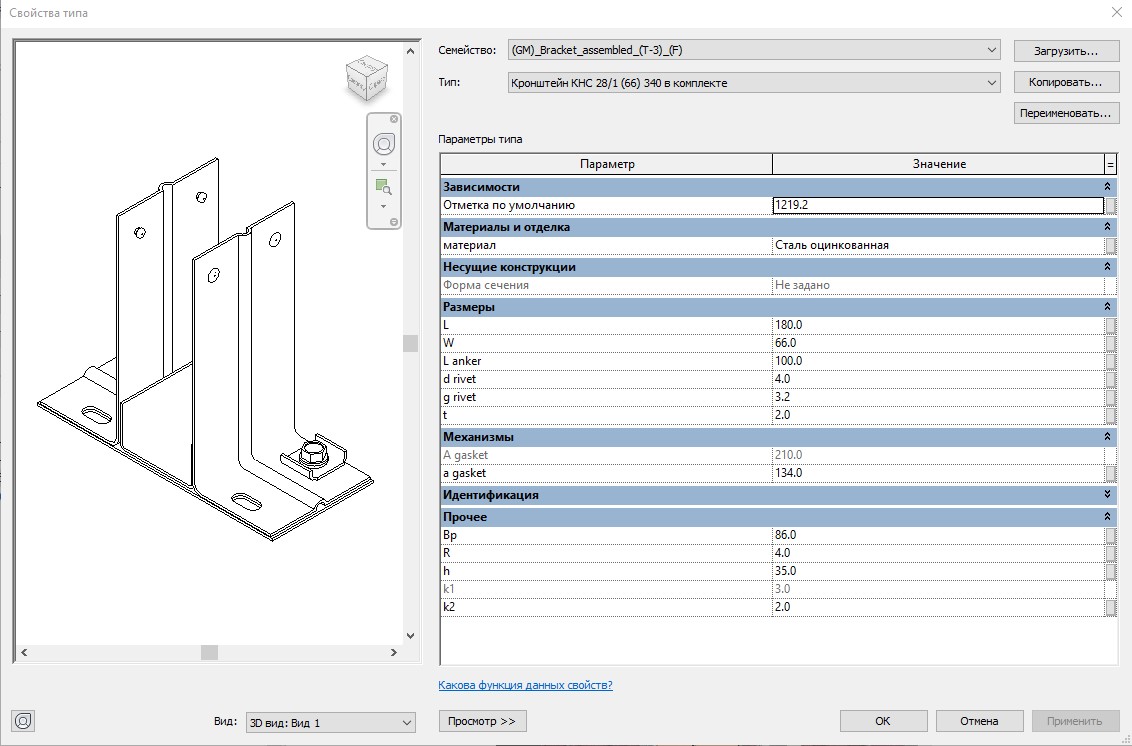

Пример свойств типа для кронштейна в сборе
Для размещения моделей в проекте необходимо:
Перейти на любой из видов, на панели управления перейти во вкладку «Архитектура», далее кликнуть по плитке «Компонент», в панели свойств выбрать нужную модель и разместить её так, как вам необходимо.
Перейти на любой из видов, в диспетчере проекта во вкладке «Семейства»
категории «Каркас несущий» или «Обобщённые модели» кликнуть правой кнопкой мыши на типоразмер и выбрать «Создать экземпляр» или просто перетащить нужный тип в пространство модели и разместить так, как вам необходимо.

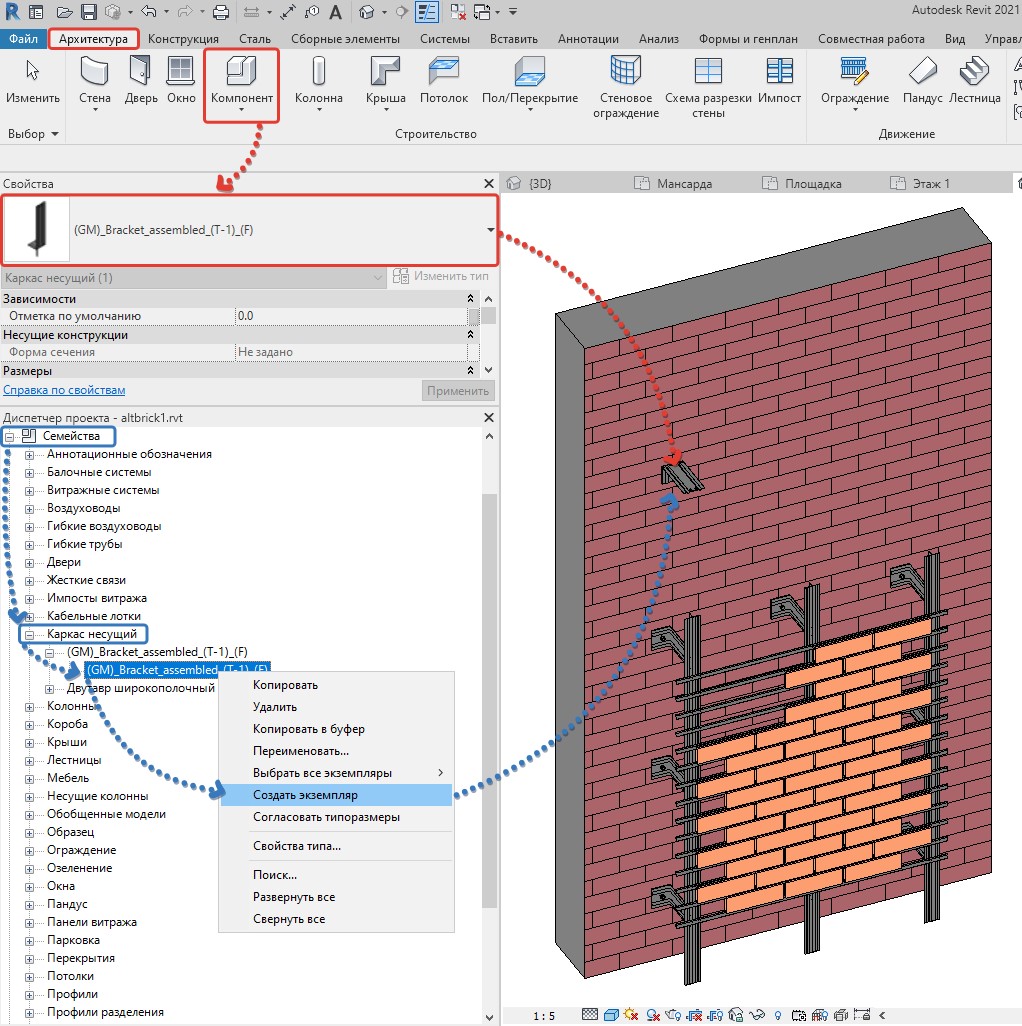

Размещение модели в проекте
Стоит учесть, что для размещения моделей необходима конструктивная основа, например, «Стена».
К сведению проектировщиков, продукция ALTBRICK может быть изготовлена по желанию заказчика в любой представленной текстуре, поэтому применение её в архитектурных стилях ничем не ограничено. Сочетание разных текстур и цветов позволяет решать самые разные задачи.

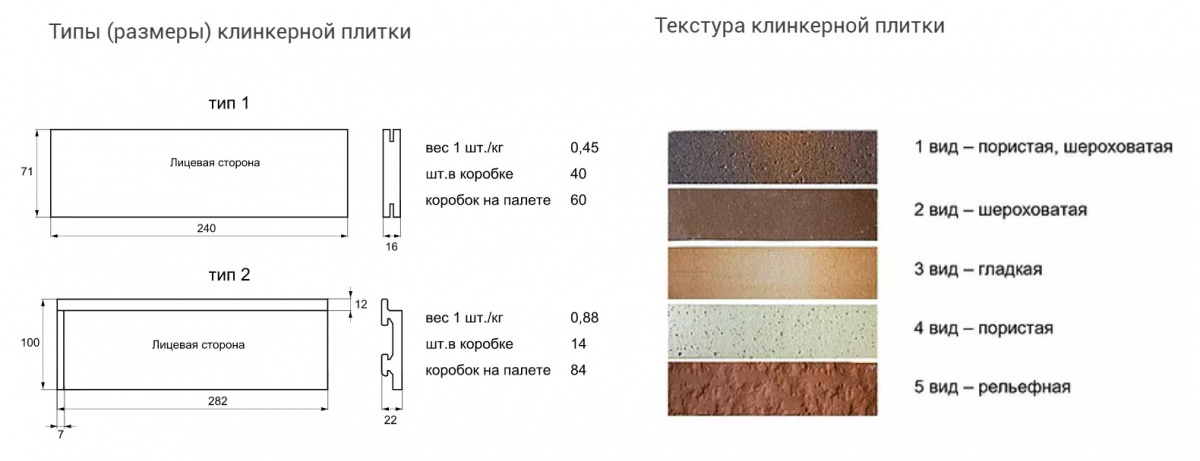

Параметры клинкерной плитки ALTBRICK
